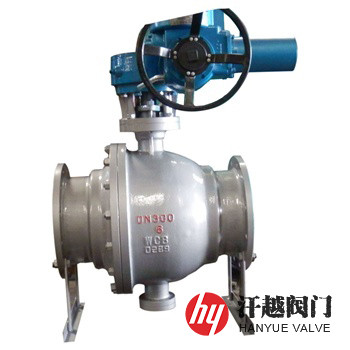

電動噴煤粉球閥

: 更新時間2024-10-30 13:36:29; 型??????? 號Q947MF、MQ947F; 材??????? 質WCB、CF8、CF3、CF8M、CF3M; 公稱尺寸DN15 ~ DN1000、NPS? ~ NPS40; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介電動噴煤球閥是一種由法蘭連接固定球閥本體和電動執行器兩部分組成，適用于輸送灰、漿渣類介質的電動卸灰球閥，其開啟和關閉動作是由電裝驅使閥桿轉動，從而帶動球體正反向回轉90°來實現的。

詳細描述

電動噴煤粉球閥產品概述

電動噴煤球閥是種由法蘭連接固定球閥本體和電動執行器兩部分組成，適用于輸送灰、漿渣類介質的電動卸灰球閥，其開啟和關閉動作是由電裝驅使閥桿轉動，從而帶動球體正反向回轉90°來實現的，當需要關閥時，接通電源，按閥關按鈕，啟動電裝驅動閥桿帶動球體順時針方向旋轉90°，斷開左右閥體組成的通道，閥門關閉，開閥則反之。該閥采用雙閥桿固定式圓球結構，可長期保持閥門開啟和關閉的位置精度，啟閉扭矩小，靈活輕便，它的密封圈裝有自動補償裝置，不會因使用一段時間后由于磨損而產生泄漏，這樣大大延長了閥的使用時間。本產品特適合用在噴吹及制鐵系統中，其應作垂直位置安裝，以保證爐灰能順暢流卸，使用時必須全開或全關，禁止作節流用。

電動噴煤球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥桿	2Cr13	304	304L	316	316L
3	固定軸	2Cr13	304	304L	316	316L
4	球體	A105	304	304L	316	316L
5	閥座	增強耐磨耐高溫四氟、對位聚苯、聚醚醚酮、A105+硬鉻、不銹鋼+硬質合金
6	連接體	WCB	CF8	CF3	CF8M	CF3M
7	密封圈	VITON	VITON	VITON	VITON	VITON
8	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
9	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE

電動噴煤球閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75
液體高壓密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75
氣體低壓密封試驗壓力(MPa)	0.275	0.6	0.6	0.6	0.6
設計制造	GB/T 12237-2021 石油、石化及相關工業用的鋼制球閥
結構長度	GB/T 12221-2005 金屬閥門結構長度
法蘭尺寸	JB/T 79-2015、GB/T 9124.1-2019、HG/T 20592-2009等
檢驗試驗	GB/T 26480-2011 閥門的檢驗與試驗
電源電壓	單相220 VAC、三相380 VAC、遠程24 VDC (50Hz)

電動噴煤球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
2.5 ~ 6	150	400	265	225	202	18-3	8-18
	200	500	320	280	258	20-3	8-18
	250	600	375	335	312	22-3	12-18
	300	700	440	395	365	22-4	12-22
	350	800	490	445	415	22-4	12-22
	400	900	540	495	465	22-4	16-22
	450	1000	595	550	520	22-4	16-22
	500	1000	645	600	570	24-4	20-22
	600	1067	755	705	670	30-5	20-26
	700	1200	860	810	775	30-5	24-26
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

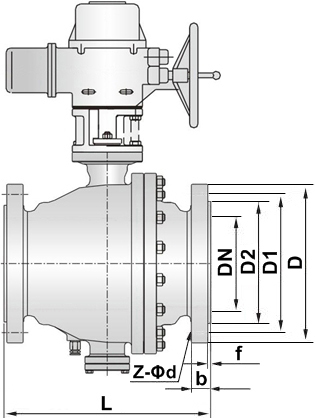

電動噴煤球閥結構圖

電動噴煤球閥
