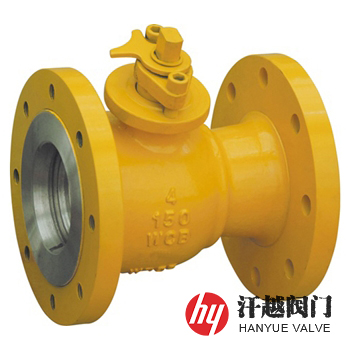

一體式球閥采用一片式結構，閥座和球體等從閥體一側法蘭端的流道裝入，省略了中部連接，增強了自身的剛性，延長了使用時間，同時滿足了閥門密封性能好，低泄漏率的要求，它通過傳動機構讓球形體繞閥桿的軸線旋轉90度來實現開啟和關閉管道中介質通道的功能。該閥閥體有一端法蘭密封面不完整，鑲?cè)νㄟ^螺紋旋入到其開口端上，且鑲?cè)Τ蜷y內的一端端部固定連接閥座，球體設置在閥腔內部兩閥座之間，頂端與閥桿相連，閥桿中上部外周設有填料密封組件，當借助手柄或其他驅動裝置在閥桿上端施加相應的轉矩傳遞給球體，使球旋轉90°時，圓球的通孔則會與閥體通道中線重合或垂直，這樣閥便完成了全開或全關的動作。本產品具有流體阻力小，結構簡單，體積小，重量輕，緊密可靠，維修簡便等優點。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 閥體鑲?cè)?/td> | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 8 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | ||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | ||||

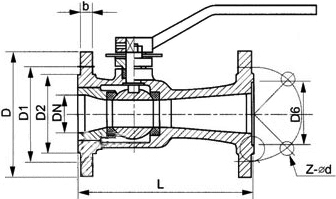

| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| d | L | d | L | ||||
| 150 | ? | 13 | 108 | 300 | ? | 13 | 140 |
| ? | 19 | 117 | ? | 19 | 152 | ||
| 1 | 25 | 127 | 1 | 25 | 165 | ||
| 1 ? | 32 | 140 | 1 ? | 32 | 178 | ||
| 1 ? | 38 | 165 | 1 ? | 38 | 190 | ||
| 2 | 49 | 178 | 2 | 49 | 216 | ||
| 2 ? | 62 | 190 | 2 ? | 62 | 241 | ||
| 3 | 74 | 203 | 3 | 74 | 282 | ||
| 4 | 100 | 229 | 4 | 100 | 305 | ||
| 5 | 127 | 254 | 5 | 127 | 381 | ||
| 6 | 150 | 267 | 6 | 150 | 403 | ||
| 8 | 201 | 292 | 8 | 201 | 419 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠法蘭球閥產品，咨詢時煩請告知公稱壓力、公稱通徑、閥體和內件材質、使用介質、工作溫度、法蘭執行標準及端面形式等，本產品結構長度有球閥、截止閥、閘閥等三種，如無要求默認為球閥尺寸。
